新型系列给煤机故障报警及堵、断煤自动疏松控制装置，是我们根据多年来，火力发电厂安全生产和达标创一流的实际要求，针对各种给煤机的常发故障如：给煤机断链、断键、过载、堵、断煤及皮带打滑、跑偏以及煤仓经常棚煤、堵煤而开发的。
该装置可进行故障报警、联锁控制、停机保护。该系列产品广泛应用于火力发电厂、冶金、矿山、水泥等行业，其中煤仓疏松控制装置是我们根据现场实际情况和用户要求，针对该种给煤机和原煤斗进行逻辑功能设计的非标准产品，是一种可靠适用的高科技产品，对保护给煤机、磨煤机和防止锅炉灭火发挥着积极作用。
二、主要功能
(1)手动：即就地人工操控。作为调试或检修用。当自动失灵后，人为的操作可以运行。
(2)定时：所有原煤仓疏松机能够定时顺序动作，定时动作时间连续可调。
(3)自动：当给煤机断煤或给煤量明显减少时，能够自动发现、自动启动，即信号器自动输出启动信号，疏松机拉杆动作——清除堵塞，使原煤恢复流动，疏通畅通后能自动停机。
(4)液晶屏显示，中文菜单，实时显示系统状态及开机运行时间，具有人机对话功能。
(5)为方便调试检修，油缸的动作时间、循环间隔应可自动调整。
(6)备有通信端口（RS232或RS485）可以将疏松机的各种参数读出。
(7)远程：即在DCS中实现启停功能。
(8)并且能在任一控制器中观察其它相连控制器的断煤、疏松状态。
(9) 本控制装置可以通过485口进行远程控制及实时监测。
(10)控制系统还可自行设置密码,安全系数高。
三、工作原理
该套控制装置主要由一个进口物流开关，一组机芯，一组输入版，一组输出版，一台进口过流保护继电器及显示信号灯组成。

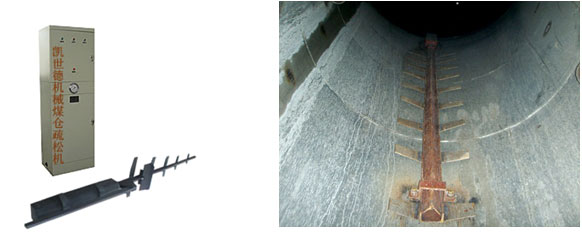

1、疏松机安装在原煤仓内壁上，做上下往复运动清扫煤仓壁，以破坏堵塞的基础。
2、给煤机开始运行1分钟（可调）后，该系统投入运行。
3、物流开关动作延时5秒（可调）断煤信号发出后，疏松机可自动进行疏松直至断煤信号消失。
4、本装置对油泵电机具有保护功能，当油泵电机过载时，装置面板发"油泵过载"指示。2秒后，进行断电复位，如在9秒内连续3次过载，则判断油泵真正过载，EOCR-SS断电，油泵停止运行，故障处理完毕按下启动按钮，则开始正常工作。
四、使用方法：
1、使用疏松机必须是给煤机运行时，上闸门打开情况下可启用。
2、启用时注意油压表是否有压力，如没压力，把电机线相W、U、V换位为W、V、U即可。
3、压力表压力指针应在启动正常后，疏通器行程到位后11秒左右，压力显示可以定位，一般压力要求在4-5.5Mpa，最高压力为6.3Mpa。
4、压力表针摆动量位大或在过大振动时应马上停机检查。
5、疏通器一个完成工作行程设定为20秒。
五、操作注意事项
1、电控箱手动按钮，在上截门关闭时不许开动，否则疏松杆下终点与门板间隙小，因煤无下落处，易使疏松杆弯曲。
①使用定时选择开关时，必须是给煤机运行情况下才能启用。
②给煤机停止运行，应同时关闭电源开关，定时启动控制开关。
③如给煤机停止运行检修时，而定时启动控制开关没有关闭（储煤仓拉空除外）会造成机械设备损坏故障。
2、手动按钮，在运行中检测动力系统工作压力。
3、压力的调整，由溢流阀来完成。
4、松开手轮后的背母，向顺时针方向转动，顺时针为增压，逆时针为减压，转动时角度不易太大，应在10-20度之间慢调，防止增压过高，损坏元件。
5、调整后，一只手握紧手轮，另一只手将溢流阀的背母拧紧，以防松动。
6、断煤信号有，而疏松无指示时，应检查压力是否有，没有压力，请检查溢流阀微孔是否堵塞或溢流阀是否调整。
7、油位试验后不低于液位计2/3（用46#液压油）。液压油一般两年更换一次。
8、如需检修系统管路及元件、必须按电磁阀端部按钮10秒，放手后，再按一次方可拆卸元件。（否则有压力）。
|
